Unità interna Hydrobox Split D-Generation per pompe di calore

Serie
Ecodan
Design semplice, moderno ed elegante
dimensioni compatte, per installazione interna
componenti allocati nella parte frontale per facilitare la manutenzione
produzione di acqua calda opzionale
Immagine
Acqua calda sanitaria
Acqua calda sanitaria
Immagine
Gas R32
Gas Refrigerante R32
Immagine
Gas R410a
Gas Refrigerante R410A
Immagine
raffrescamento acqua
Raffrescamento ad acqua
Immagine
riscaldamento acqua
Riscaldamento ad acqua

Flessibilità d'uso e versatilità di installazione

Hydrobox è il modulo idronico da interno per installazione pensile che in un ridottissimo spazio di ingombro coniuga massima flessibilità e semplicità nell'installazione con ottima efficienza operativa.

Immagine
Logo-Ecodan
Immagine
Logo-Ecodan

Ecodan

Pompe di calore idroniche per tutte le soluzioni di riscaldamento, raffrescamento e produzione di acqua calda sanitaria. Tanti modelli per ogni destinazione d’uso: residenziale autonomo o centralizzato, commerciale, terziario, hotel e industria: una scelta ecologica ad alta tecnologia e risparmio energetico.

Immagine
Logo-SGReadySmartHeatPumps
Immagine
Logo-SGReadySmartHeatPumps

SG Ready

I nuovi moduli idronici Ecodan® supportano la funzione SG ready. Acronimo di Smart Grid Ready, la funzione permette di massimizzare l’autoconsumo di energia elettrica proveniente da un impianto fotovoltaico e viene realizzata con 2 input aggiuntivi.

Immagine
Raffrescamento ad acqua
Immagine
Raffrescamento ad acqua

Sistemi ad acqua - Raffrescamento ad acqua

Grazie all’esperienza e all’innovazione tecnologica di Mitsubishi Electric nel campo della climatizzazione e delle Pompe di Calore, le unità della gamma Riscaldamento sono in grado di erogare tutti i servizi energetici per la destinazione d’uso, sia essa un ambiente domestico o un contesto commerciale.

Il prodotto provvede al raffrescamento tramite acqua.

Immagine
Riscaldamento ad acqua
Immagine
Riscaldamento ad acqua

Sistemi ad acqua - Riscaldamento ad acqua

Grazie all’esperienza e all’innovazione tecnologica di Mitsubishi Electric nel campo della climatizzazione e delle Pompe di Calore, le unità della gamma Riscaldamento sono in grado di erogare tutti i servizi energetici per la destinazione d’uso, sia essa un ambiente domestico o un contesto commerciale.

Il prodotto provvede al riscaldamento tramite acqua.

Scheda tecnica

Espandi tutti | Raggruppa tutto

Modulo idronico da interno pensile

Hydrobox è il modulo idronico da interno per installazione pensile di Ecodan, al cui interno sono racchiusi tutti i principali componenti dell'impianto idraulico.

In un ridottissimo ingombro trovano spazio lo scambiatore di calore, il corcolatore idraulico, un vaso di espansione, una resistenza elettrica integrativa, i componenti di sicurezza e la centralina per la gestione della pompa di calore corredata di comando remoto.

E' stata posta cura nei minimi dettagli, infatti Hydrobox:

  • ha un design semplice, moderno ed elegante;
  • ha dimensioni ridotte che consentono l'installazione in cucine, ripostigli, piccoli vani tecnici, cantine, etc. ...
  • contiene tutte le componenti principali nella parte frontale dell'unità, in modo da facilitare le operazioni di servizio.



Collegando Hydrobox ad una pompa di calore Ecodan, è possibile provvedere alla produzione di acqua calda ad uso riscaldamento, acqua refrigerata e acqua calda sanitaria utilizzando un serbatoio opzionale.

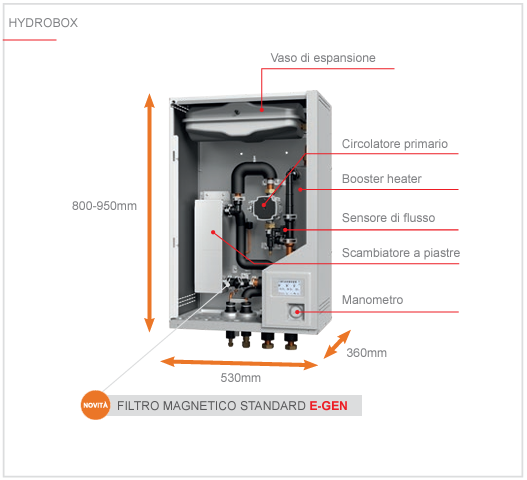

spaccato Hydrobox



Meno di 1 litro per kW

Per ogni specifica unità esterna è necessario garantire un volume minimo d’acqua d’impianto, che per le unità splittate Ecodan® e Zubadan, per installa-zioni in zone con climi non troppo rigidi, è inferiore ad 1 litro per kW di potenza dell’unità esterna. Questo comporta che, in molti casi, non sarà necessario prevedere un volume inerziale per soddisfare il volume minimo richiesto.

Programmazione della pompa di calore: massimo comfort e ottimizzazione

I moduli idronici sono dotati di una centralina elettronica per la gestione della pompa di calore e dell'impianto denominata FTC - Flow Temperature Control

Grazie a FTC, è possibile programmare la pompa di calore per fornire il massimo del comfort alla massima efficienza ed ottimizzarla in funzione dell'impianto.

FTC può regolare la temperatura dell'acqua di riscaldamento in 3 modi:

  • a punto fisso;
  • curva di compensazione;
  • modalità autoadattiva.

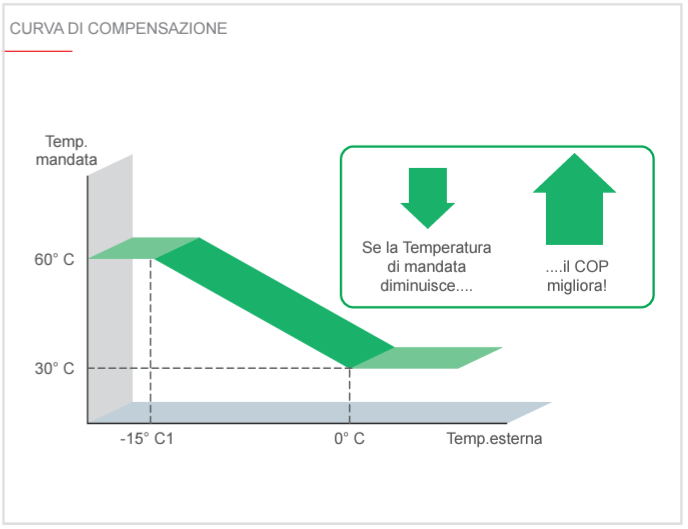

Curva di compensazione

La temperatura dell'acqua varia in funzione della temperatura esterna rilevata dalla pompa di calore, senza che occorrano sonde aggiuntive.

Curva di compensazione



Modalità autoadattiva

La modalità autoadattiva di Mitsubishi Electric rileva la temperatura dell'ambiente interno e di quello esterno e calcola il fabbisogno termico da fornire all'ambiente, assicurando il corretto apporto energetico evitando sprechi di energia. In più, tramite una stima dinamica sugli andamenti futuri della temperatura ambiente, il sistema evita inutili aumenti della temperatura di mandata; la temperatura interna può così essere mantenuta stabile aumentando il comfort e il risparmio energetico.

modalità autoadattiva



Controllo a due zone

Nel caso di impianto costituito da differenti terminali, ad esempio pavimento radiante e radiatori, FTC regolerà in modo efficace la temperatura dell'acqua per consentire una corretta alimentazione del terminale. La pompa di calore produrrà acqua alla temperatura di alimentazione più alta (Zona 1) ed una valvola miscelatrice controllata da FTC regolerà la temperatura nella Zona 2 a più bassa temperatura.

E' possibile controllare tramite valvola miscelatrice anche la Zona 1, soluzione ideale in caso di puffer inerziale e Smart Grid, dando priorità al calore accumulato nel puffer

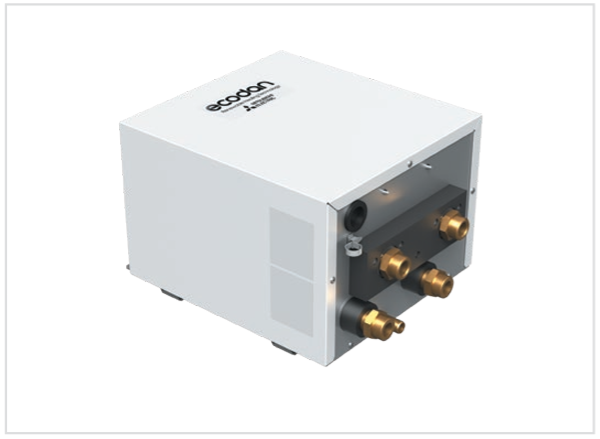

Nuovo kit di controllo a due zone

Il nuovo kit è completo con tutti i componenti per il servizio di due zone termiche, una ad alta temperatura diretta e una miscelata a bassa temperatura, oltre ad avere 3 velocità selezionabili della pompa di circolazione. Ha dimensioni compatte ed è facile da installare: una scatola dalle dimensioni ridotte che può essere installata sull'Hydrotank o appesa al muro per il collegamento all'Hydrobox.

Nuovo kit 2 zone

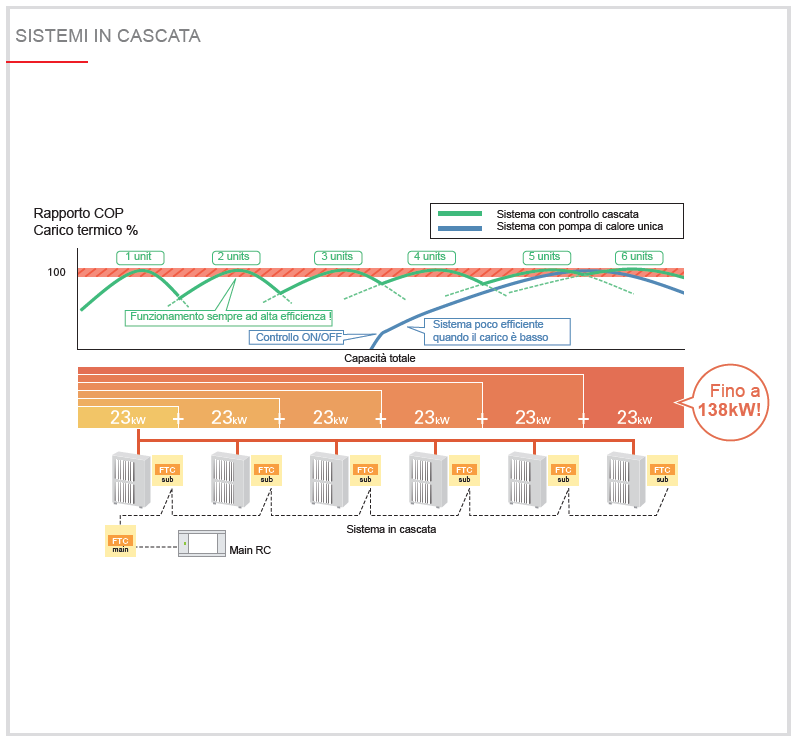

Sistemi in cascata

Per esigenze di carico termico elevato in riscaldamento e/o raffrescamento si possono collegare fino a 6 unità Ecodan in cascata. Il sistema è gestito da una centralina master e lavora sempre in condizioni di rendimento ottimale anche in carichi parziali.

Sistemi in cascata



Interblocco intelligente con caldaia

La centralina FTC è in grado di combinare il funzionamento della pompa di calore con una caldaia esistente. La scelta di quale generazione del calore usare avviene in modo automatico in funzione dei seguenti parametri impostabili:

  • temperatura esterna;
  • costi di funzionamento (inserire costo del gas e dell’energia elettrica);
  • livello di emissioni di CO2 (inserire i valori della CO2 emessa);
  • input esterno Inoltre in caso di emergenza, è possibile azionare la caldaia come generatore di back-up.
Interblocco intelligente con caldaia

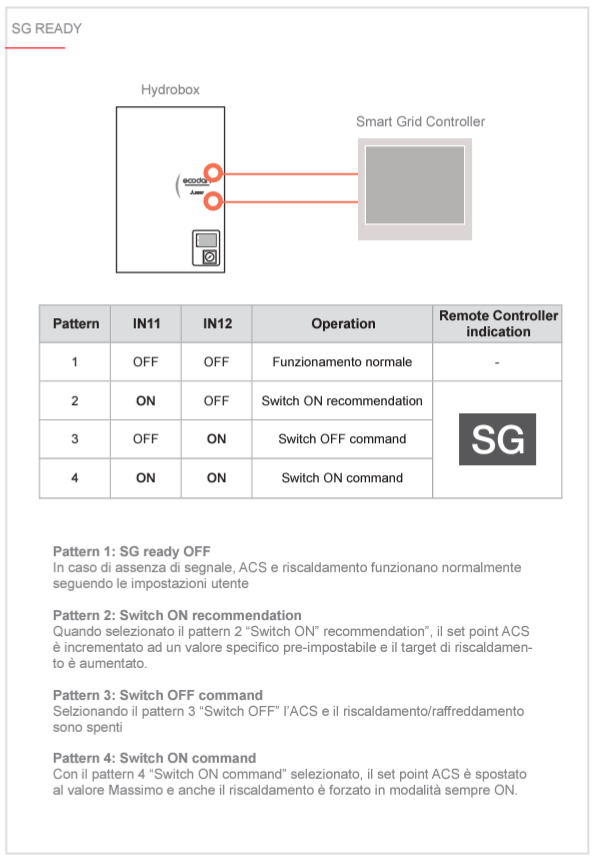

SG Ready: integrazione con impianti fotovoltaici

Per esigenze di carico termico elevato in riscaldamento e/o raffrescamento si possono collegare fino a 6 unità Ecodan in cascata. Il sistema è gestito da una centralina master e lavora sempre in condizioni di rendimento ottimale anche ai carichi parziali.

SG Ready

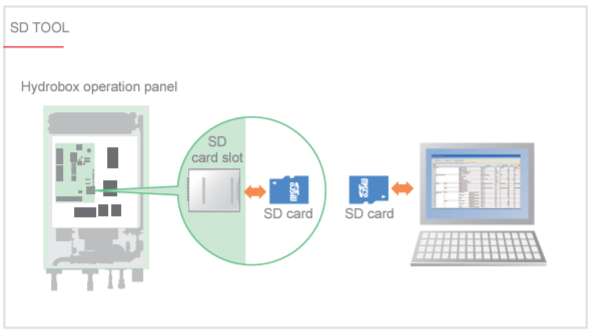

SD Tool

Tool dedicato ai sistemi Ecodan per inserire le impostazioni di funzionamento e rendere più semplice l’avviamento. Inoltre i dati di funzionamento di oltre 2 mesi sono memorizzati nella SD card del datalogger e possono essere utilizzati ai fini diagnostici con l’utilizzo di un pc e del software dedicato.

SD Tool

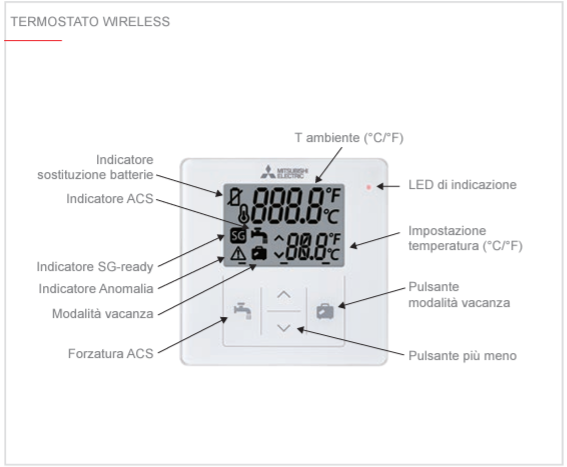

Termostato wireless

l nuovo thermostato wireless di Ecodan permette di controllare accuratamente la temperature interna e trasmettere a FTC in modo da ottimizzare il funzionamento della pompa di calore con la modalità autoadattativa. Tramite il termostato wireless sarà anche possibile forzare il funzionamento dell’ACS

termostato wireless
