Interfaccia acquisizione dati MNet PAC-YG60
Monitoraggio, comando e modularità per contatori digitali ad impulsi
L'interfaccia M-Net modello PAC-YG60MCA è un dispositivo per l'acquisizione di contatori digitali con uscita ad impulsi, da installare a parete o in quadro elettrico.
Scheda tecnica
PAC-YG60MCA – Pulse Input
L’interfaccia M-Net modello PAC-YG60MCA è un dispositivo per l’acquisizione di contatori digitali con uscita ad impulsi, da installare a parete o in quadro elettrico.
Tramite l’interfaccia è possibile gestire contatori di misura dell'energia elettrica (WHM), di acqua, di gas, e calorimetri purché con uscita di misura ad impulsi.
Ogni singola interfaccia consente di collegare fino a 4 contatori digitali.
Per l’utilizzo dell’interfaccia e indispensabile prevedere un controllo centralizzato WEB Server 3D (TOUCH o BLIND) nel sistema che permetterà di monitorarne lo stato e:
- Visualizzarne i valori istantanei
- Visualizzarne il trend grafico
- Contabilizzarne ed esportarne i dati in formato csv per la ripartizione dei consumi (CHARGE)
Interfacce M-Net
Le interfacce M-Net sono state sviluppate per consentire il collegamento di segnali esterni di varia natura al sistema di gestione e supervisione MELANS, sia in input che in output, ovvero in monitoraggio e in comando.
Le interfacce sono collegate direttamente al bus di trasmissioni dati M-Net.
Grazie alla loro modularità, e possibile collegare più interfacce sulla stessa rete.
Per il collegamento delle interfacce e necessario fornire alimentazione ausiliaria 24VDC con alimentatore a parte fornito localmente.
Sono disponibili le seguenti interfacce M-Net:
- PAC-YG60MCA: Interfaccia contatori digitali (Pulse Input).
- PAC-YG63MCA: Interfaccia sensori analogici (Analog Input).
- PAC-YG66DCA: Interfaccia sensori digitali (DIDO).

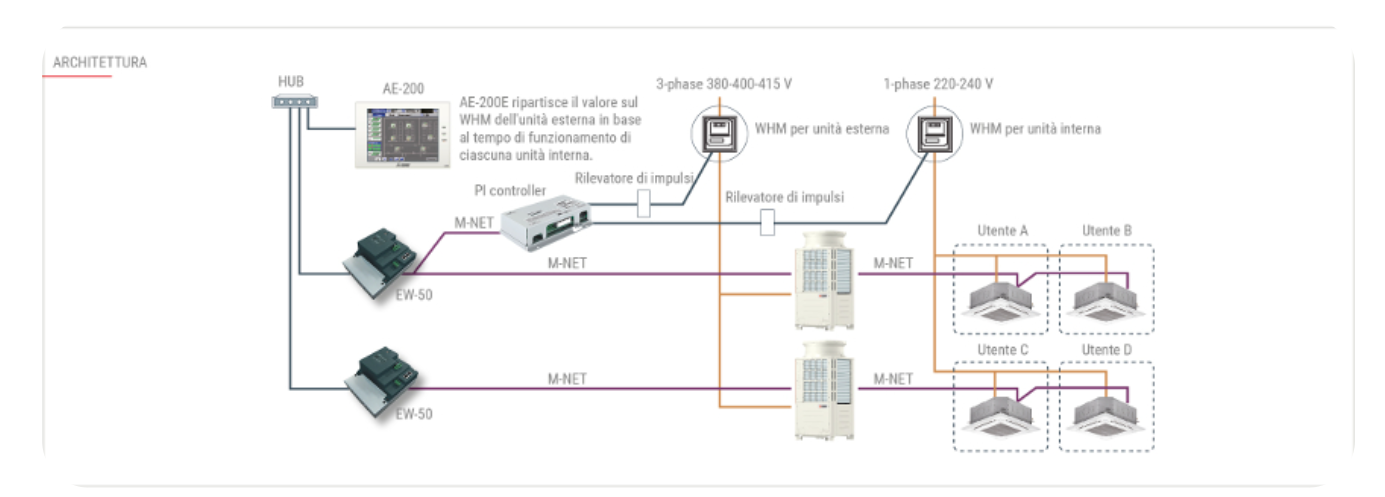

Layout tipico di collegamento
