Nuova interfaccia B.M.S. per reti KNX, Modbus ME-AC-MBS-KNX-100

Integra i sistemi Mitsubishi Electric City Multi a sistema di supervisione di terze parti con protocolli KNX o Modbus (ampia compatibilità con vari protocolli di comunicazione, Modbus TCP/Modbus RTU/KNX)
facile configurazione e flessibilità d'uso
tool di scansione per individuazione errori

L'innovativo gateway con funzionalità avanzate per l'integrazione dei sistemi Mitsubishi Electric City Multi in diverse installazioni B.M.S, basate su protocollo di comunicazione Modbus TCP, Modbus RTU o KNX in una unica soluzione.

Scheda tecnica

Espandi tutti | Raggruppa tutto

Monitoraggio e memorizzazione dei dati

Con il gateway ME-AC-MBS-KNX-100 è possibile integrare facilmente i sistemi City Multi di Mitsubishi Electric in una installazione basata su Modbus TCP, Modbus RTU, KNX, BACnet/IP.

Il gateway funziona da dispositivo server dell'installazione stessa, accedendo a tutti i segnali di ciascuna unità di condizionamento dell'aria e controllandone l'intera rete.

Continuando a interrogare la rete e memorizzando lo stato attuale di ogni segnale che si desidera monitorare, fornisce i dati all'installatore quando richiesto.

Segnalazione degli errori

Quando lo stato di un segnale cambia, il gateway invia un telegramma di scrittura all'installazione, attende risposta ed esegue l'azione corrispondente. Una mancata risposta da parte di un segnale attiva un errore di comunicazione, consentendo sapere quale segnale e di quale unità di condizionamento d'aria non sta correttamente funzionando.

Collegamento

L'interfaccia è collegata al sistema di supervisione Modbus tramite alternativamente un collegamento seriale RS232/RS485 o TCP/IP over Ethernet e tramite Ethernet verso il sistema VRF City Multi di Mitsubishi Electric.

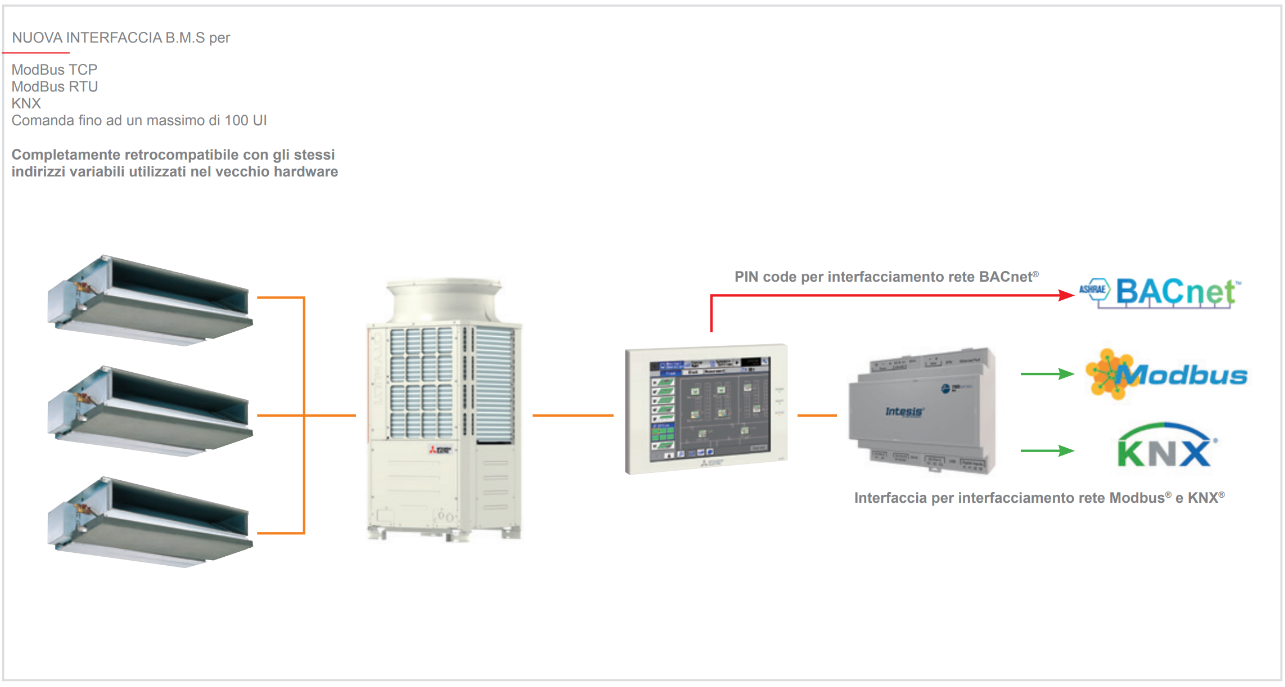

ME-AC-MBS-KNX-100 connessioni



Il protocollo Modbus

Il protocollo Modbus è un protocollo di comunicazione utilizzato inizialmente per le reti PLC. Mitsubishi Electric offre una interfaccia per la gestione fino a 100 unità interne (ME-AC-MBS-KNX-100) per la gestione tramite B.M.S. del sistema VRF City Multi.

L'interfaccia è collegata al sistema di supervisione Modbus tramite alternativamente un collegamento seriale RS232/RS485 o TCP/IP over e tramite Ethernet.

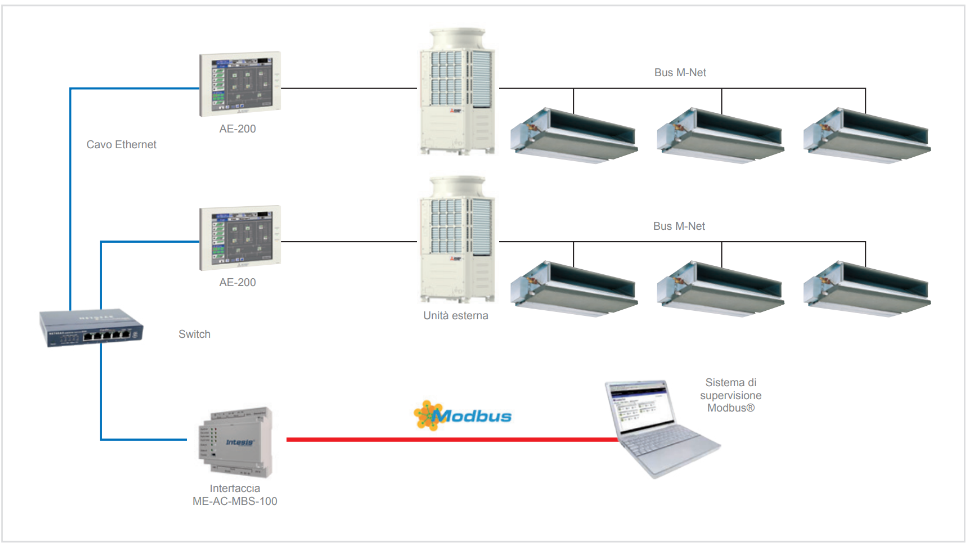

ME-AC-MBS-KNX-100 modbus



Il protocollo KNX

KNX è uno dei protocolli standard mondiali per il controllo domotico della casa e dell'edificio.

Questo protocollo aperto assicura l'interoperabilità dei prodotti e compatibilità dei prodotti di terze parti. Mitsubishi Electric offre una interfaccia per la gestione fino a 100 unità interne (ME- AC - KNX - 100) per la gestione tramite B.M.S del sistema VRF City Multi.

L'interfaccia è collegata direttamente al bus EIB verso il mondo KNX e tramite Ethernet verso il sistema VRF City Multi di Mitsubishi Electric.

ME-AC-MBS-KNX-100 KNX
