Ventilazione meccanica controllata centralizzata orizzontale o verticale SVL-CZPV-E

Recupero sensibile con efficienza fino al 95% - Classe A+ (classi energetiche da A+ a C)
Unità ultra compatta (solo 21 cm di altezza)

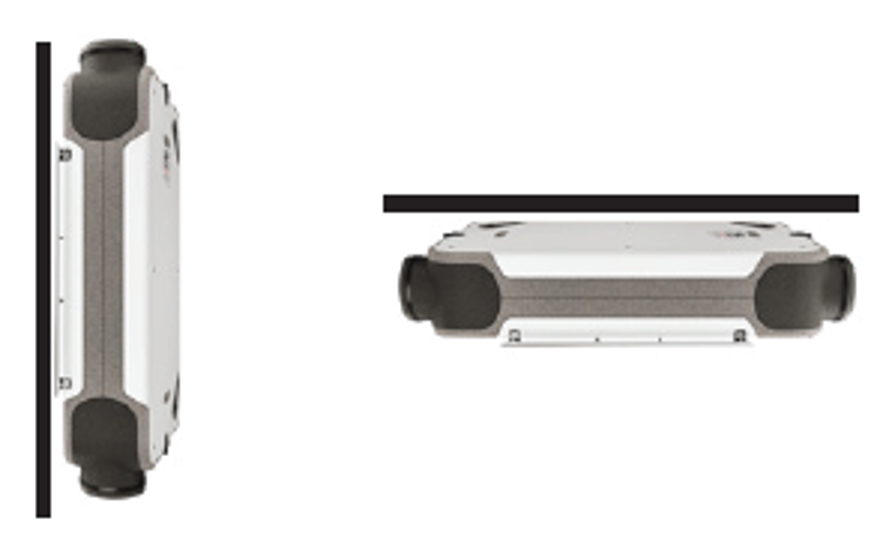

Installazione orizzontale o verticale e connessioni orientabili
Ampia dotazione di filtri dell'aria opzionali (F7-F9-Filtro carboni attivi)
Sensore CO2 e umidità opzionali

La nuova unità compatta di ventilazione residenziale

SVL-CZPV-E è la nuova unità di ventilazione residenziale compatta per installazione orizzontale o verticale, dotata di recuperatore di calore sensibile.

Immagine
A+ ventilazione
Immagine
A+ ventilazione

Classe A+ ventilazione

Il contributo di Mitsubishi Electric per realizzare un futuro sempre più verde, si traduce in prodotti dagli elevati contenuti tecnologici e in grado di consumare sempre meno energia e ridurre significativamente le emissioni di gas serra.

Immagine
Passive_House_Institute_Logo
Immagine
Passive_House_Institute_Logo

Passive House Institute

L’unità di ventilazione SVL-CZPV-E vanta la certificazione Passive House (standard riconosciuto a livello internazionale) che ne attesta le prestazioni in climi freddi e temperati.

Scheda tecnica

Espandi tutti | Raggruppa tutto

 L’unità SVL-CZPV è disponibile in due diverse taglie (150 m3/h e 200 m3/h), entrambe in classe energetica A+ (classi energetiche da A+ a C). Il recuperatore sensibile a flussi incrociati ad alte prestazioni (con efficienza fino al 95%) rende possibile l’installazione dell’unità anche a servizio dei locali ad elevata umidità (bagni e cucine).



SVL-CZPV-E è un’unità interna canalizzata compatta per installazione orizzontale o verticale munita di ventilatori di immissione e di espulsione dotati di motore EC con ampio range di modulazione (0-100%), sistema di filtrazione integrato, recuperatore di calore sensibile e serranda di by-pass.

SLV profilo

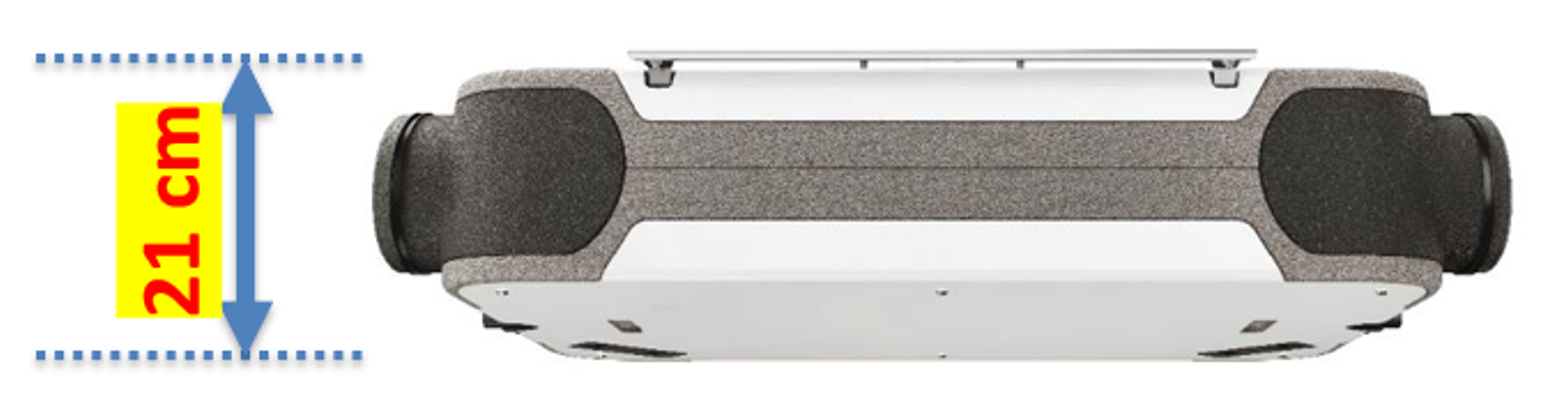

La nuova unità ha dimensioni compatte e vanta un'altezza di soli 21cm. Inoltre, grazie alla particolare conformazione del sistema di scarico integrato, l'installazione dell'unità a soffitto non richiede una presenza minima per consentire il corretto smaltimento della condensa. Questo minimizza ulteriormente lo spazio richiesto in caso di installazione in controsoffitto.

SLV21cm

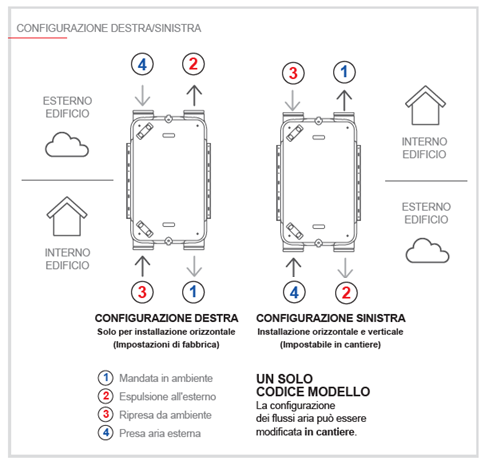

SVL-CZPV-E è un prodotto estremamente versatile e può essere configurato direttamente in cantiere nella versione destra o sinistra. Con un semplice settaggio sulla scheda elettronica dell'unità è possibile invertire la direzione di installazione delle connessioni aria consentendo di fatto la rotazione dell'unità ed invertire le connessioni di mandata con quelle di ripresa.

In configurazione destra, l'unità può essere installata solo in orizzontale.

Connessioni aria

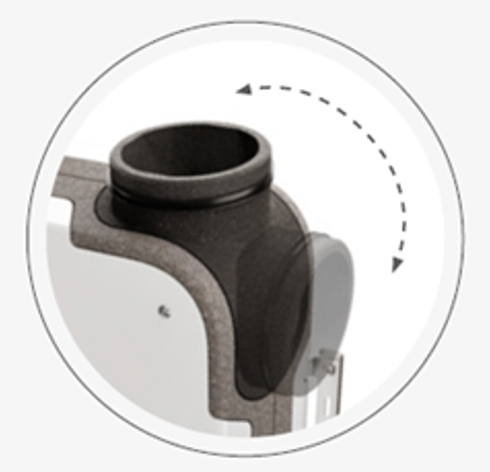

Le 4 connessioni aria dell'unità possono essere facilmente orientate di 90° garantendo una facile e veloce configurazione dell'unità in base alla conformazione dell'impianto



Scarico

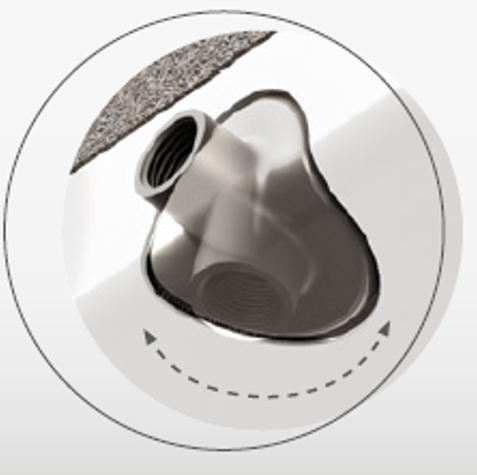

L'unità è dotata di connettori per lo scarico condensa orientabili di 90° per facilitare le operazioni di collegamento.



L'unità funziona in abbinamento al suo comando wireless dedicato (PZ-SVL08DCT-E). Il comando dialoga con l'unità grazie ad un sistema a radiofrequenza a basso consumo. Attraverso i 5 pulsanti capacitivi e al display ad icone LCD dotato di retro-illuminazione è possibile gestire tutte le funzione legate all'utilizzo dell'unità ed alla sua configurazione.

Connessione



Grazie ai sensori wireless opzionali di CO2 (P-SVLCO2S-E) e umidità (P-SVLRHS-E) è possibile modulare e ottimizzare la portata aria inviata in ambiente sulla base dell'effettiva necessità.

L'installazione di uno o entrambi i sensori è facilitata dalla connessione a radiofrequenza che permette lo scambio di dati tra il sensore e l'unità senza la necessità di un cablaggio fisico.



Inoltre, il sensore di umidità non richiede nemmeno la connessione alla rete di alimentazione elettrica in quanto dotato di batterie a lunga durata.

Connessione2



Grazie alla tecnologia di controllo a portata costante i ventilatori centrifughi a pale in avanti del nuovo SVL-CZPV-E sono in grado di adeguare la velocità di rotazione per mantenere costante la portata di aria in immissione ed estrazione al variare delle perdite di carico dell’impianto di distribuzione.

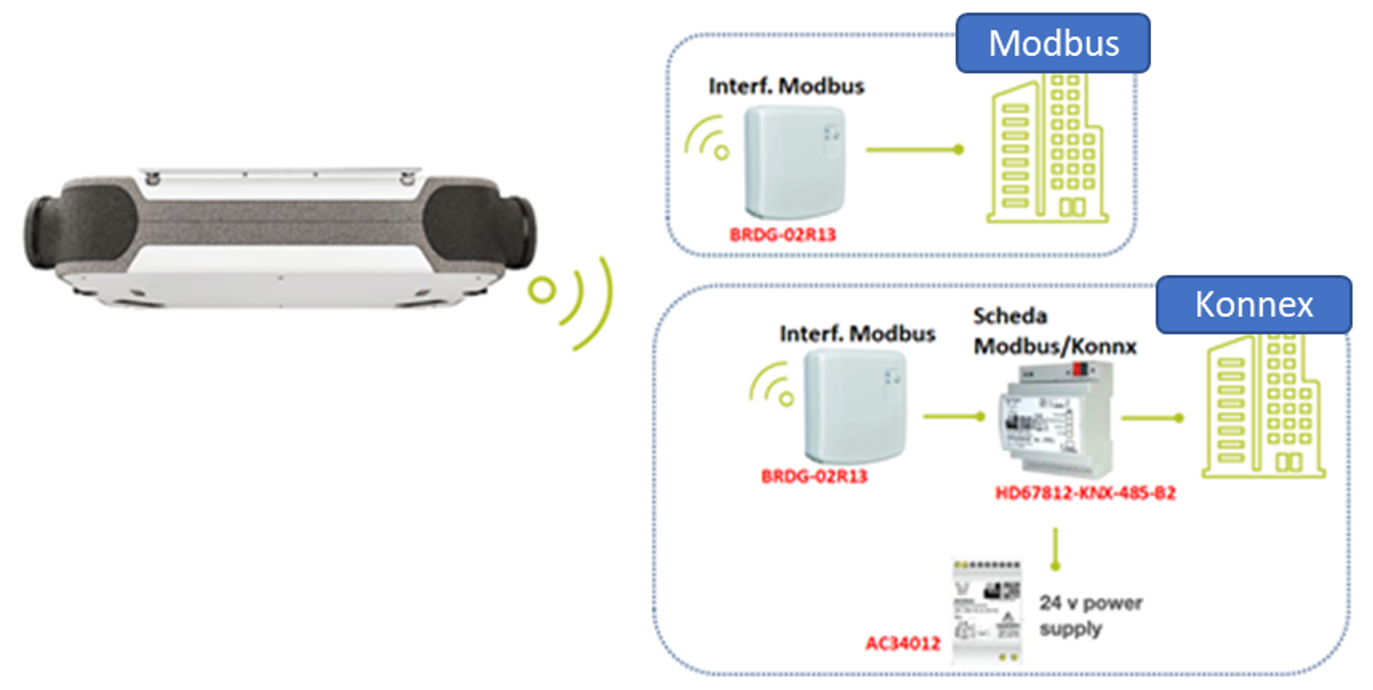

L’unità SVL-CZPV può comunicare in linguaggio Modbus o Konnex attraverso le interfacce dedicate. Le comunicazioni tra l’unità e la scheda di interfaccia avvengono senza fili (wireless).

La scheda Konnex richiede l’abbinamento con la scheda Modbus e con l’alimentatore 24V.

Modbus Connex

Ampia gamma di filtri disponibili

L'unità SVL è equipaggiata di serie con filtri Coarse 65% (equivalente G4 secondo EN779).

Come opzione è possibile installare sull'unità i seguenti filtri:

  • ePM1 55% (equivalente F7)
  • ePM1 80% (equivalente F9)
  • Combinato Coarse 65% + ePM1 55% (equivalente G4+F7)
  • Combinato Coarse 65% + ePM1 80% (equivalente G4+F9)
  • Filtro a carboni attivi ePM2.5 50% (Equivalente M6)

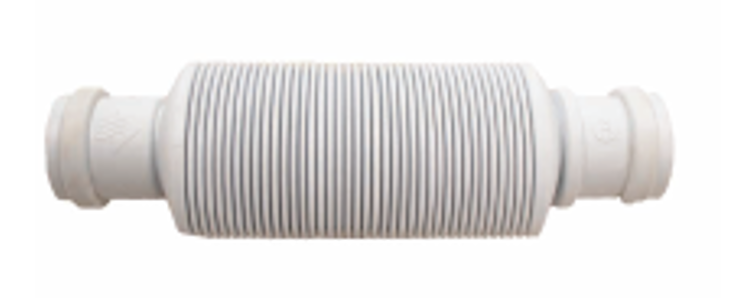

L'installazione della nuova unità SVL richiede l'utilizzo del sifone a secco (codice P-SVLSYF-E) che permette l'evacuazione della condensa eliminando il rischio di eventuale reflusso di odori verso l'unità.

Sistema di scarico
