Pompa di calore Packaged reversibile in R290 ideale per impianti a radiatori PUZ-WZ

Serie
Ecodan

Linea Packaged

Facilità d'installazione grazie alla presenza di soli collegamenti idraulici
Classe di efficienza A+++ in riscaldamento (scala da A+++ a D) e A+ per la produzione di acqua calda sanitaria (scala da A+ a F)
Massima silenziosità di funzionamento: soli 54 dB(A) di potenza sonora
Temperatura di mandata 75°C
Temperatura minima esterna fino a -25°C
Sistema regolazione dell'acqua evoluto
Moduli Hydrotank con bollitore integrato di acqua calda sanitaria inox da 200 e 300 litri con riscaldamento dell'acqua calda sanitaria mediante scambiatore a piastre e sistema di prevenzione calcare brevettato
Per solo riscaldamento e raffrescamento con centralina FTC7 modello PAC-IF081B-E e sensore di flusso modello PAC-FS01-E con possibilità di abbinare un bollitore esterno per la produzione di acqua calda sanitaria
Moduli Hydrobox per solo riscaldamento e raffrescamento
Immagine
Gas R290
Gas refrigerante R290
Immagine
Acqua calda sanitaria
Acqua calda sanitaria
Immagine
raffrescamento acqua
Raffrescamento ad acqua
Immagine
riscaldamento acqua
Riscaldamento ad acqua
Immagine
Sulenziosità
Silenziosità
Immagine
Smart Grid Ready
Smart Grid Ready
Immagine
Temperatura esterna
Temp. Esterna Minima -25°C

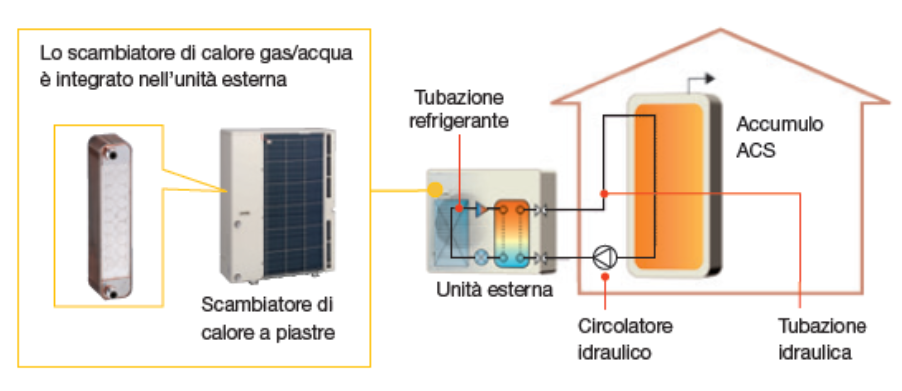

La soluzione packaged: impianto completamente ad acqua

La pompa di calore Ecodan Packaged della Serie PUZ-WZ in R290 è composta da una unità esterna dotata di scambiatore di calore gas/acqua integrato dedicato alla produzione dell’acqua refrigerata ad uso raffrescamento, dell'acqua calda ad uso riscaldamento/sanitario e da un modulo idronico interno con/senza accumulo acqua calda sanitaria integrato oppure da una centralina FTC7 modello PAC-IF081B-E e sensore di flusso modello PAC-FS01-E.

Immagine
A+ riscaldamento acqua calda sanitaria
Immagine
A+ riscaldamento acqua calda sanitaria

Classe A+ riscaldamento acqua calda sanitaria

Il contributo di Mitsubishi Electric per realizzare un futuro sempre più verde, si traduce in prodotti dagli elevati contenuti tecnologici e in grado di consumare sempre meno energia e ridurre significativamente le emissioni di gas serra.

Immagine
riscaldamento pompe di calore 55 a++
Immagine
riscaldamento pompe di calore 55 a++

Classe A++ riscaldamento pompe di calore 55°C

Il contributo di Mitsubishi Electric per realizzare un futuro sempre più verde, si traduce in prodotti dagli elevati contenuti tecnologici e in grado di consumare sempre meno energia e ridurre significativamente le emissioni di gas serra.

Immagine
riscaldamento pompe di calore 35 a+++
Immagine
riscaldamento pompe di calore 35 a+++

Classe A+++ riscaldamento pompe di calore 35°C

Il contributo di Mitsubishi Electric per realizzare un futuro sempre più verde, si traduce in prodotti dagli elevati contenuti tecnologici e in grado di consumare sempre meno energia e ridurre significativamente le emissioni di gas serra.

Immagine
Logo-ContoTermico2.0
Immagine
Logo-ContoTermico2.0

Conto Termico 2.0

Il conto termico 2.0 è un incentivo mirato ad aumentare l'efficienza energetica degli edifici e dei sistemi di riscaldamento. Scopri di più in proposito

Immagine
Logo-Ecodan
Immagine
Logo-Ecodan

Ecodan

Pompe di calore idroniche per tutte le soluzioni di riscaldamento, raffrescamento e produzione di acqua calda sanitaria. Tanti modelli per ogni destinazione d’uso: residenziale autonomo o centralizzato, commerciale, terziario, hotel e industria: una scelta ecologica ad alta tecnologia e risparmio energetico.

Immagine
R290
Immagine
R290

R290

Questo prodotto usa R290, gas refrigerante a basso GWP.

Immagine
Logo-SGReadySmartHeatPumps
Immagine
Logo-SGReadySmartHeatPumps

SG Ready

I nuovi moduli idronici Ecodan® supportano la funzione SG ready. Acronimo di Smart Grid Ready, la funzione permette di massimizzare l’autoconsumo di energia elettrica proveniente da un impianto fotovoltaico e viene realizzata con 2 input aggiuntivi.

Immagine
Acqua calda sanitaria
Immagine
Acqua calda sanitaria

Sistemi ad acqua - Produzione di acqua calda sanitaria

Grazie all’esperienza e all’innovazione tecnologica di Mitsubishi Electric nel campo della climatizzazione e delle Pompe di Calore, le unità della gamma Riscaldamento sono in grado di erogare tutti i servizi energetici per la destinazione d’uso, sia essa un ambiente domestico o un contesto commerciale.

Il prodotto è in grado di fornire acqua calda sanitaria.

Immagine
Raffrescamento ad acqua
Immagine
Raffrescamento ad acqua

Sistemi ad acqua - Raffrescamento ad acqua

Grazie all’esperienza e all’innovazione tecnologica di Mitsubishi Electric nel campo della climatizzazione e delle Pompe di Calore, le unità della gamma Riscaldamento sono in grado di erogare tutti i servizi energetici per la destinazione d’uso, sia essa un ambiente domestico o un contesto commerciale.

Il prodotto provvede al raffrescamento tramite acqua.

Immagine
Riscaldamento ad acqua
Immagine
Riscaldamento ad acqua

Sistemi ad acqua - Riscaldamento ad acqua

Grazie all’esperienza e all’innovazione tecnologica di Mitsubishi Electric nel campo della climatizzazione e delle Pompe di Calore, le unità della gamma Riscaldamento sono in grado di erogare tutti i servizi energetici per la destinazione d’uso, sia essa un ambiente domestico o un contesto commerciale.

Il prodotto provvede al riscaldamento tramite acqua.

Immagine
Temperatura mandata 75°
Immagine
Temperatura mandata 75°

Temperatura mandata acqua 75°

La temperatura di mandata acqua del prodotto arriva a 75°, adattandolo a qualsiasi configurazione impiantistica: a pavimento così come in radiatori.

Scheda tecnica

Espandi tutti | Raggruppa tutto

Acqua calda sanitaria prodotta in modo efficiente; temperatura in uscita fino a 75°C e classe energetica A+++ (scala da A+++ a D) .

Abbinando all'unità esterna il modulo interno Hydrotank è possibile assolvere a tutte le esigenze di riscaldamento, raffrescamento e produzione di acqua calda integrata.

Il modulo Hydrotank è dotato infatti di un accumulo da 200 o 300 litri per soddisfare le svariate esigenze di acqua calda sanitaria.

Al suo interno è contenuta tutta la componentistica principale dell’impianto idraulico primario, facilitando notevolmente la messa in opera e l'utilizzo degli spazi.

Possibile anche abbinare hydrobox per soddisfare le esigenze di riscaldamento, raffrescamento e, tramite un serbatoio di terze parti, anche la produzione di acqua calda integrata.

Infine è anche possible abbinare all'unità esterna la centralina FTC7 modello PAC-IF081B-E e il sensore di flusso modello PAC-FS01-E per soddisfare tutte le esigenze di riscaldamento e raffrescamento.

E' anche possibile associare un bollitore opzionale esterno per l’acqua calda sanitaria.

Refrigerante ecologico R290

La pompa di calore PUZ-WZ adotta il nuovo refrigerante R290. Mitsubishi Electric contribuisce alla conservazione dell’ambiente introducendo il refrigerante R290 avente GWP virtualmente nullo e riducendo in modo significativo anche la quantità stessa per ogni singola pompa di calore, permettendo una significativa riduzione delle emissioni di CO2 rispetto ai modelli precedenti.

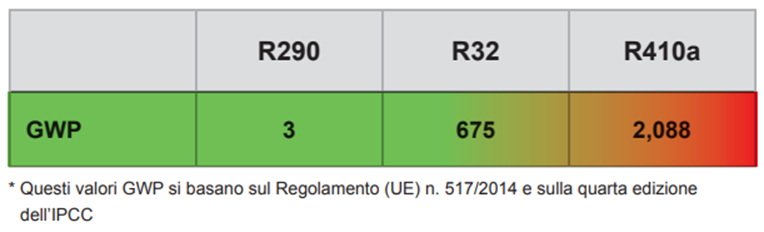

Perché R290?

È un refrigerante naturale con un potenziale di riscaldamento globale (GWP) molto basso, pari a 3, circa 1/225 rispetto all’R32. L’R290 è inoltre un refrigerante con eccellenti prestazioni termiche, un elevato calore latente di evaporazione e un risparmio di refrigerante nel sistema. Grazie a tutto ciò, l’introduzione di R290 contribuisce notevolmente alla riduzione delle emissioni di gas serra e al miglioramento dell’efficienza energetica.

Funzionamento silenzioso

La ricerca di un prodotto che facesse della silenziosità di esercizio il suo vanto, ha portato ad una completa riprogettazione dello chassis dell’unità.
Le unità AA sono più basse delle unità biventola di ugual potenza appartenenti alla generazione precedente e hanno un design discreto e ricercato.

In particolare si è lavorato moltissimo sulle unità PUZ-WZ per arrivare a risultati migliori rispetto alle attuali packaged in R32.

Quattro strati di gomma e feltro avvolgono tutto il corpo del compressore compresa la base con i supporti. Questo ha permesso di raggiungere potenze sonore di soli 54 dB(A) consentendo un’installazione flessibile in aree residenziali ad alta densità.

Alte prestazioni

Scambiatori HIC sono presenti su tutti i modelli della gamma (una delle tecnologie incluse nelle Zubadan) mentre sulla taglia maggiore, PUZ-WZ140, è presente un compressore con tecnologia brevettata per aumentare le prestazioni riducendo allo stesso tempo dimensioni e peso.

Tutte queste accortezze permettono di avere valori altissimi di efficienza stagionale e di superare brillantemente la classe di A+++  nella bassa temperatura(scala da A+++ a D)  e A++ per le mandata ad alta temperatura (scala da A+++ a D) secondo quanto definito dalla direttiva europea ErP Lotto1.

Nelle pompe di calore Packaged R290 il circuito frigorifero è “ermeticamente sigillato” nell’unità esterna e le tubazioni di connessione sono di tipo idraulico; ciò rende particolarmente semplice l'installazione poiché non occorre realizzare le procedure tipiche dei sistemi di climatizzazione ad espansione diretta (vuoto, rabbocco refrigerante etc).

Inoltre non è necessario provvedere al controllo annuale della tenuta del circuito frigorifero.




L'elevata capacità di riscaldamento delle pompe di calore Packaged viene mantenuta costante anche con basse temperature dell'aria esterna. La loro elevata efficienza energetica le eleva a prodotti di eccellenza e, grazie alle dimensioni estremamente compatte, le rendono installabili anche in spazi limitati.

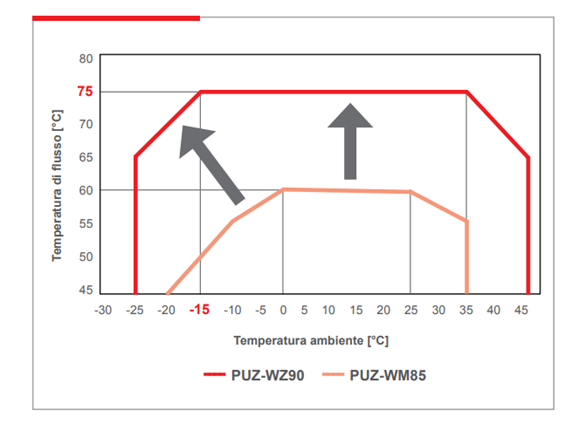

Questo nuovo modello estende l’intervallo di funzionamento garantito fino a -25° di temperatura esterna, sfruttando le proprietà del refrigerante R290 per ottenere in modo efficiente temperature dell’acqua calda più elevate. Fornisce acqua calda a 75° fino a -15° di temperatura esterna. Ciò consente alla pompa di calore PUZ-WZ di essere utilizzata anche su radiatori esistenti senza opere invasive.

L’elevata efficienza energetica pone le unità Packaged come prodotti di eccellenza. Le dimensioni estremamente compatte le rendono installabili anche in spazi limitati.


Funzionamento e installazione in piena sicurezza

La nuova pompa di calore PUZ-WZ è stata progettata per il funzionamento e l’installazione in piena sicurezza:

  • Lo scambiatore di calore utilizza tubazioni di diametro ridotto consentendo di ridurre la carica di refrigerante a meno di 1Kg;
  • La scheda elettronica dispone di componenti antideflagranti (ATEX) e l’accesso dal frontale dell’unità semplifica i lavori di manutenzione

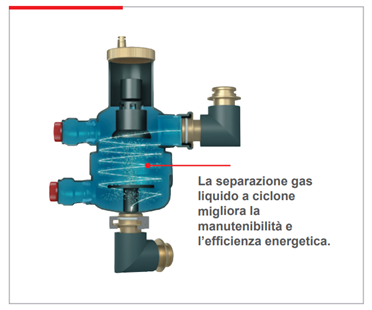

  • All’interno della pompa di calore è integrato uno speciale dispositivo degasatore ciclonico, provvisto anche di valvola di sicurezza, che previene completamente la miscelazione del refrigerante con l’acqua di impianto e quindi il trasporto all’interno dell’abitazione;
  • La struttura compatta e la ridottissima area di rispetto circostante, rendono la nuova PUZ-WZ installabile in qualsiasi contesto abitativo.

La formazione sull’R290 rappresenta un elemento essenziale per assicurare sicurezza, efficienza e conformità normativa nei contesti in cui questo gas viene impiegato. Una conoscenza approfondita di tali materiali non è solo un vantaggio, ma una condizione imprescindibile per lavorare con consapevolezza e professionalità.

Al seguente link troverete cinque moduli che coprono l’intero percorso formativo sull’R290: dalle proprietà chimico-fisiche, alle normative di settore, fino al trasporto, stoccaggio e installazione.

Documento redatto da Assoclima (Costruttori di sistemi di climatizzazione) e Assotermica (Produttori apparecchi e componenti per impianti termici) per la progettazione, installazione, conduzione, manutenzione, stoccaggio e deposito

L’entrata in vigore del nuovo Regolamento F-Gas pone il mondo della climatizzazione di fronte a scelte importanti nella ricerca di nuovi refrigeranti a basso GWP. Questo tipo di ricerca, già in atto da tempo, porterà all’introduzione sempre più massiccia di unità di climatizzazione contenenti refrigeranti infiammabili. Una tendenza che va in netta contrapposizione con quanto visto negli ultimi decenni quando tutti i gas refrigeranti usati nel mondo della climatizzazione erano classificati A1 (non infiammabili ) o A2L (blandamente infiammabili).

L’uso di refrigeranti infiammabili (A3) pone, ovviamente, tutta la filiera di fronte ad implicazioni progettuali, costruttive, installative e manutentive profondamente diverse da quelle adottate per i refrigeranti A1 o A2L.

Per questo motivo Assoclima (l’Associazione dei Costruttori di sistemi di climatizzazione) e Assotermica (l’Associazione dei produttori di apparecchi e componenti per impianti termici) hanno redatto un documento che sintetizza lo stato attuale normativo e legislativo che disciplina l’utilizzo dei refrigeranti infiammabili lungo tutta la filiera del settore della climatizzazione. Delle vere e proprie Linee Guida il cui obiettivo è quello di fornire, seppur in forma sintetica e non esaustiva, le informazioni e i riferimenti più importanti cui rivolgersi nel valutare i rischi derivanti dall’utilizzo di refrigeranti infiammabili nello stoccaggio, nel trasporto, nell’installazione, nella conduzione e nella manutenzione delle apparecchiature di climatizzazione. Il documento ha come principale finalità quella di indirizzare verso gli strumenti e i disposti normativi che possano fornire la soluzione ai tanti casi specifici che potranno presentarsi, proponendosi come base di partenza per una più ampia e profonda discussione con il legislatore nell’ottica di una necessaria armonizzazione di queste norme.
